【中國數字視聽網訊】廣東省監獄系統指揮中心建設的內容主要包括：安防管理平臺、省局指揮中心和監獄指揮中心。本次省局指揮中心建設包括：省局一級安防管理平臺和省局指揮中心。

寬博矩陣助力廣東省監獄系統指揮中心

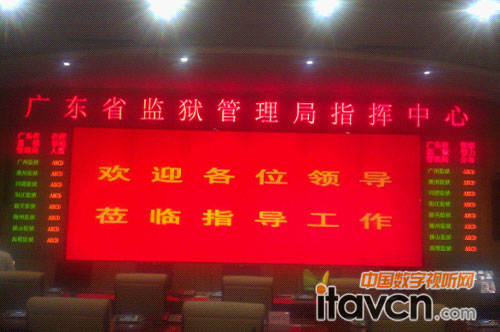

指揮中心作為全省監獄管理的應急指揮中心，以全省監獄各個監視管理以及監獄系統突發事件的應急指揮，需要滿足應急指揮為主的使用功能；系統今后的使用方式及使用功能，設計重點放在使用功能全面性、靈活性、語言擴聲清晰度、傳聲增益、圖像還原的清晰度、可視角、視頻由路的方便性，同時考慮系統的智能化集中控制，人性化的管理等緒多方面；此外，還要充分保證系統的兼容性、可靠性及擴展性。

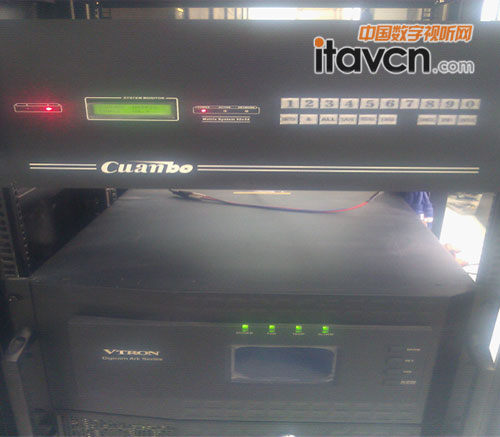

寬博高清混合矩陣

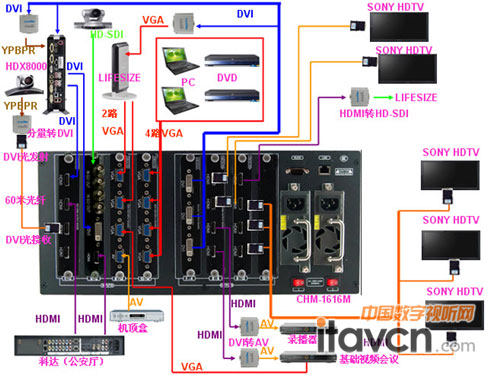

結構示意圖

本智能指揮中心設計主要涉及：指揮中心及其附屬指揮會議室。指揮中心系統設計子系統如下：

1、擴聲子系統

2、DLP大屏幕顯示系統

3、LED圖文顯示屏系統

4、會議發言系統

5、遠程視頻會議系統

6、中央控制系統

7、指揮中心燈光系統

8、附屬會議室多媒體系統

9、指揮中心裝修工程

10、應急指揮管理系統

11、綜合監控管理系統

1. 矩陣配置清單和配置說明

會議室輸入接口：大會議室前排DVI高清接口9路，會議室IDB數字交付系統DVI1路，信息地插1路DVI；后兩排會議桌預留VGA桌插12路，小會議室信息桌插3路

高清混合矩陣輸出：24路DVI，8路HDMI

2. 輔材設備：DVI 1分4分配器 9臺 1.5米線材 18條（分配器和圖像處理器線材）大會議室前排10米3條、15米3條、20米3條，DVI光纖延長器4套（小會議室顯示），HDMI轉DVI短線2條

3. 矩陣型號配置清單：CHM-3232M  機箱主體

輸入板卡：CHM-I4-VGA   16路VGA信號

CHM-I4-DVI    12路DVI高清信號

輸出板卡： CHM-O4-DVI   24路高清DVI信號

CHM-O4-HDMI  8路高清HDMI信號

輔材設備型號清單：CDS-164S     （1分4 DVI分配器）

CM1-201SA-TR  (DVI光纖延長器)

CAB-DX-EOE-10M  CAB-DX-EOE-30M

CAB-DX-EOE-35M    CAB-D-EOE-1.5M

CAB-HD-EOE-0.2M

（編輯：沐棉花）
