【中國數字視聽網訊】眾所周知，許多音頻設備都需要調定信號電平，而且要相當準確地維持信號電平才可以使這些設備正確地工作。不適當的信號電平只會產生較差的信噪比。通常，過度的信號電平帶來的后果是嚴重的，起碼就會產生嚴重的失真。最壞的情況便是損壞揚聲器系統。有些設備裝有自動的電平控制系統，即使輸入電平出現較大的變化，也可以保持相當穩定的電平。實際上，這是磁帶錄音設備相當常見的特性，但在有線廣播擴音設備中就比較罕見了。不過，采用外部的自動電平控制電路，通常是并沒有什么困難的，這種裝置稱為“壓縮器”，它把較大范圍的輸人電平壓縮成范圍相當有限的輸出電平。小編不久前看到了一篇講解Universal Audio話筒壓縮器的文章，發上來大家共享一下。

問：是什么讓1176 LN和LA-2A壓縮器（1176 LN和LA-2A均是Universal Audio 公司生產的話筒壓縮處理器，1176 LN目前售價￥27300.00。）的聲音變得與眾不同？這些特別的特性是怎樣被數字仿真技術所捕捉到的？

答：回答這個問題之前，讓我們先對壓縮器做一個簡單的了解，然后再關注那些能使壓縮器變得獨一無二的特性。

壓縮

壓縮，嚴格來說是利用自動增益控制手段來降低信號動態范圍的裝置。任何自動增益控制裝置能分成兩個邏輯元件：一個探測器，還有一個增益計算器，用來計算適當的增益從而應用于輸入信號。壓縮器有很多不同的應用。探測器和增益計算器的精確行為是決定所給的壓縮器的音速特性的重要因素。這并不令人驚訝，正因為這個事實，為了使我們仿真的產品建模更精確，我們很關注對仿真壓縮器建模的設計。這是他們在做壓縮其模型過程時的一些重要細節的簡述。

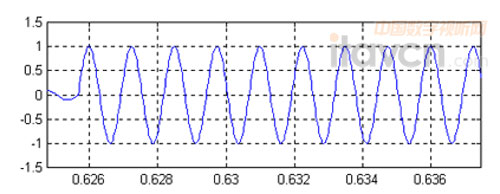

圖片1 Universal Audio 1176 LN：起始時間

1176 LN的特點中最有用的特點是有很短的起始時間——和20us一樣快。能讓1176達到如此短的起始時間的原因是1176是個能夠反饋的壓縮器，就是說，信號探測器處理輸出信號而不是輸入信號。1176的這個特點對我們的數字仿真是一個很大的挑戰，因為在采樣率為44.1千赫茲，20us比采樣周期短。（編者的話：看一下目前市面上其他模仿1176壓縮器的產品，看起來它們仍然是有一些方法來使起始時間變得相對適當的。）圖片1展示的是一個用來觀察我們的壓縮器的起始時間行為的信號測試。這是一個增益被調到20分貝的正弦波。圖片2展示的是再發行的Universal Audio 1176 LN（藍色線條），原始的UREI 1176LN（紅色線條），以及Universal Audio 1176 LN數字仿真（黑色線條）對信號的反應。我們可以看到，數字仿真擁有的起始時間和20uS里的硬件壓縮器的時間一樣長。所有壓縮器都被設置成了比例為4：1的盡可能短的起始和釋放時間，信號輸入增益的設置是在壓縮器閾值設置中的一小部分。

圖片2 隨著素材變換而不斷變換的釋放時間

能夠隨著素材的變換而不斷變換釋放時間，是許多著名壓縮器的特點。擁有隨著素材變換而變換的釋放時間的功能有以下動機：在一個瞬態聲音后，最好是有一個短暫的釋放時間去避免信號突變。但是，在一個持續音的狀態需要壓縮的情況下，最好有更長的釋放時間來減少由重復的起始-釋放時間循環而引起的諧波失真。很少人知道的一個事實就是1176 LN壓縮器采用了一個能夠隨素材變化而調整釋放時間的機器。

圖片3 1176 LN的釋放時間和素材的關系

圖片3展示的是用于證明1176 LN的釋放時間是隨素材變換的信號測試的包絡。信號包含了伴有一組低電平信號的瞬態聲音。進而導致另外一組低電平信號的伴有高電平信號的延長段。

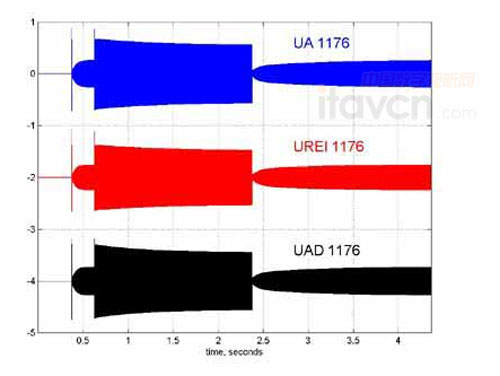

圖片4 1176 LN壓縮器對信號的反應

圖片4展示的是1176 LN壓縮器對信號的反應。我們再一次展示了修訂后再發行的Universal Audio 1176LN（藍色線條），原始版本的UREI 1176 LN（紅色線條），以及Universal Audio 1176 LN數字仿真插件版本（黑色線條）對信號的反應。我們從圖中可以看到，0.5秒左右的釋放時間段明顯比2.5秒左右的釋放時間段短，這也是壓縮器延長段引起釋放時間變長的地方。圖片2中的所有壓縮器都進行了完全相同的設置。圖片5和圖片6展示的是圖片4的釋放包絡的延伸圖。

圖片6釋放包絡的延伸圖

圖片6釋放包絡的延伸圖

LA-2A使壓縮器用到了el-op（發光板 electroluminescent panel和光電導管 photoresistor）根據輸入信號，光通過發光板發電（EL panel），使光電導管發光并讓它改變電阻。光電導管中電阻的改變是引起LA-2A增益降低的原因。讓LA-2A變得著名的是它的釋放時間能夠隨素材變化而變化，這是由光電導管的物理性質變化而引起的，但是另外一個LA-2A的重要特點是他能夠隨素材變化而不斷變化頻率響應。雖然很多壓縮器有隨素材變化而變化的頻率的閾值，但是LA-2A的發電板有一種特別的非線性特性不但能夠引起隨素材變化而變化的頻率閾值，也能引起隨素材變化而變化的頻率壓縮比率。這個隨素材變化而變化的頻率壓縮比率對LA-2A的獨特聲音做了巨大的貢獻。圖片7展示的是再發行的Universal Audio LA-2A壓縮器在不同的頻率是的靜止壓縮曲線。輸出電平和輸入點平在分貝上的對比。圖片8展示的是使用UA LA-2A數字仿真插件得到的圖表。

圖片7

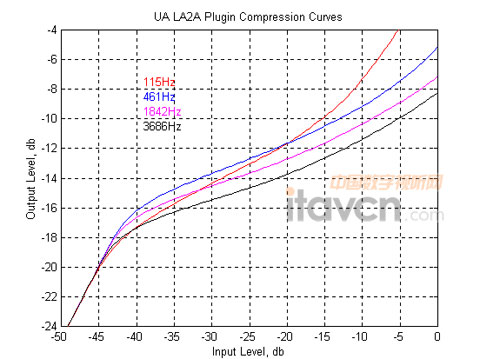

圖片8

建模

對壓縮器進行數字化建模需要兩步。第一步，需要了解壓縮器是如何工作的。這一步通常需要參閱電路圖，理解了機器的工作原理之后，就需要在裝置上做一些具體的測試了。對每一個壓縮器的建模都需要對壓縮器所有重要的行為做一套單獨的測試。一旦了解了它的行為，在數字領域重復這種行為特性的一個運算法則就必須被編寫出來。這一步里會遇到不同程度的困難，取決于在模擬電路在建模時所包含的非線性等級以及這些不同的過程中會出現的比率。

總而言之，任何壓縮器的特點都幾乎完全取決于它的信號探測能力和他的增益計算器設計。為了建立一個精確的模型，我們需要描述這兩個元素的特性。另外的需要被考慮進建模的特點，包括EQ和由于變壓器、屏蔽帽和限制帶寬的放大器等等帶來的非線性特性。

由于壓縮器有很多很有特點的行為可以列舉，所以不能用千篇一律的方法去建模，每一個裝置必須分開來進行研究，然后分開來進行建模。由于固有的非線性特性與壓縮器是緊密聯系的，我們并沒有辦法保證物理建模能夠完完全全的忠實還原壓縮器的原有特性，或者輸入和輸出的特性。只有通過現有設備的物理表現去有針對性的建模，才能夠制造出一個強大的數字模型。
