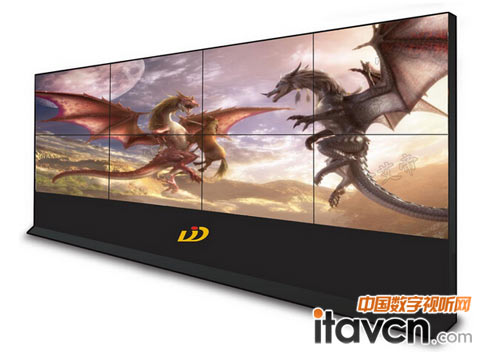

【中國數字視聽網訊】隨著液晶拼接技術的進步，液晶拼接屏的應用領域已經橫跨娛樂、安防、廣電等眾多行業領域在我們的日常生活中它的身影也時常可見。液晶拼接屏作為科技含量極高的電子產品在日常使用中難免會遇到些許故障問題，下面就為您解析在使用液晶拼接顯示器觀察圖像時，為什么有時會出現圖像扭曲、變形失真、行場不同步甚至無輸入信號的故障、現象?

1、液晶拼接顯示器的行業標準規定，專業監視器的輸入信號幅度為1Vp-P±3dB(約0.7Vp-P—1.4Vp-p)，輸入阻抗為75歐姆。因此，如果輸入信號由于線纜衰減、阻抗不匹配或傳輸電纜的BNC頭制作不規范等原因，造成輸入信號幅度遠低于0.7p-p;或者由于攝像機的輸出不規范或接入了某些不規范的接入設備(如分配器、放大器等)導致輸入信號幅度遠大于1.4Vp-p時，均有可能造成圖像失真、行場不同步等現象。

2、由于視頻頻率范圍較寬，視頻信號在傳輸過程中較易受到干擾(包括50Hz電源干擾，電磁波干擾等)，從而影響圖像質量。干擾嚴重的可能造成圖像扭曲、變形、滾道、行場不同步。因此監控系統安裝過程中，視頻線必須遠離電磁波干擾源。

3、前端設備、控制主機設備及終端設備之間的電位有電位差也會干擾視頻信號，造成圖像信號的畸變或圖像出現滾道，如果在整個系統帶電接入時(即前端設備、主控設備及終端設備均處于通電狀態下接入BNC頭連接前后端設備時)，可能由于前后端設備的地線(實際上是便是傳輸電纜的屏蔽層)之間的電位差造成地對地跳火，這一跳火嚴重時會擊毀輸入端的元件或PCB板砂鍋內的地級敷線。造成輸入端開路，輸入無圖像故障。因此監控系統工程的建設應嚴格按規范設計、施工。接地母線應采用足夠截面積的銅制導線，確保前后端的地對地電阻<1Ω，接地線不得形成封閉回路，不得與強電網零線短接或混接。
