【中國數字視聽網訊】圓柱體造型的led顯示屏是目前應用得比較廣泛的一種藝術造型設計led顯示應用解決方案。目前led圓柱屏顯示屏，主要是室內場合應用的產品解決方案有幾種。科鑫光電主要是定位生產定制化ART藝術led屏，智能應用led屏，商顯傳媒led屏以及硬派舞臺租賃led屏應用產品的廠家，下面就簡單的跟大家分享一下關于圓柱造型led顯示屏的一些產品設計方案。

科鑫光電0.68m直徑要求的圓柱led顯示屏解決方案推介

1，用常規的led顯示屏硬板顯示單元板拼裝成圓柱造型。能這樣去拼裝，是因為本身硬板led顯示單元板的套件就帶有一定的弧度，因此對于較大直徑要求的圓柱造型，選用這種方案是性價比比較合適的。唯一不足的就是單元板拼縫接口處是不可避免的會有輕微的棱線出現，過渡顯的不是那么圓滑。直徑越大，突起的棱線越輕微;直徑越小，棱線越明顯。直徑過小的話，如直徑小于1M，硬板單元板就拼不成圓柱造型了。

2，最近一段時間熱銷的軟質led顯示屏單元板，拼裝圓柱造型led顯示屏的話，就比較有優勢了。因為單元板的PCB材質和底殼材質都是柔軟，能接受一定弧度的折彎。對于小直徑要求的圓柱屏產品來說，采用軟質單元板拼裝算是非常理想的解決方案了。

3，難道小直徑的圓柱led顯示屏，用硬板拼裝就一定不行嗎?答案是否定的。當然也是有一個前提條件的，就是要求硬板單元板，能盡量設計成長條形的形狀，高度越窄越好。同樣直徑要求的圓柱，單元板越窄拼裝圓柱屏棱線越輕微。

有一點是比較痛苦的，長條形的硬板單元板，拼裝圓柱屏的話，很多時候是需要定制的，如果有現成的產品的話，選配用來拼圓柱屏，還是比較理想的處理方案，畢竟硬板的產品在產品穩定性及性能發揮方面較軟板來比還是有很大的優勢。

下面來給大家推薦一款很不錯的產品，用來處理直徑要求在0.68m以上圓柱led顯示屏應用產品方案中是屬于非常理想的。可以定做的型號有：P2.6，P3.9，P5.2，P7.8。

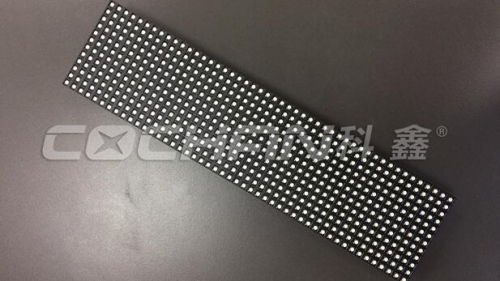

單元板尺寸是：250mmX62.5mm，上圖的是PH5.2型號的產品，配置的是SMD3528型號的高亮度的燈珠材料。

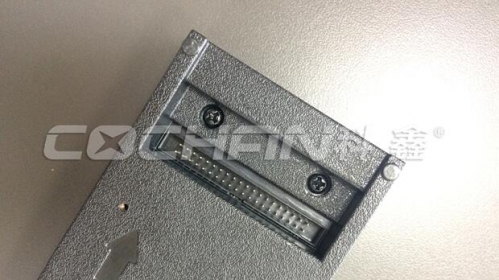

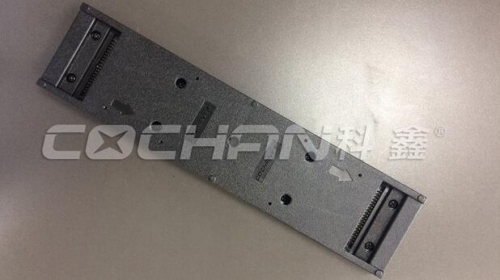

圖中可以看到單元板的后蓋是封起來的，整體看起來非常美觀，這樣的設計對于產品的防塵，防潮以及防靜電都是有好處的。其中還有個比較個性的設計，個人覺得處理得也是很合理的。就是單元板和單元板連接只需要一根排線就可以了。

工程師將此款產品的排線和電源線集成在一起了，拼裝屏體的時候，就相當方便了，降低了不少的工作量;連線接口的減少也讓產品的品質隱患相應的減少了很多。

這是產品的側面圖，單元板的厚度為16mm，圖中可以看到采用的PCB是相當厚實的。這跟市場上目前的一些led屏產品所采用的公模PCB原材料完全是兩個概念，厚度至少有0.8mm-1mm的差距。

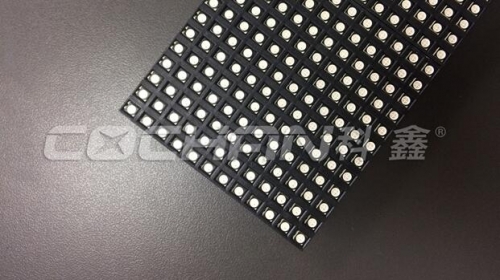

上圖是一些產品的細節圖，看圖就感覺是非常有質感，有檔次。使用產品的時候，對于品質方面，能給人一種天然的信賴感。因為至少產品原材料選配和工藝設計都是良心之作，看得出來，產品工程師是花了不少心思的。

這款產品拼裝成大屏幕或者圓柱屏的時候跟市場上常見的顯示單元板是一樣的，都是采用磁吸的方式固定。區別就再在于這款產品的磁鐵是采用隱藏式設計，外面是看不見的。

常規的顯示單元板配置的磁鐵是裸露在單元板的背面的，哪種設計用戶會比較親睞，這是顯而易見的。
