隨著成本和功率效率推動新系統架構的發展和克服設計挑戰，業內大尺寸液晶電視的背光正不斷從冷陰極熒光燈(CCFL)過渡到白光LED。液晶電視設計人員在LED背光方面所面臨的主要挑戰就是如何在系統設計復雜性、元件成本和功率轉換效率之間取得平衡。液晶電視LED背光的總系統效率受到幾個因素的影響。新型LED背光驅動IC正力求解決這些挑戰，為液晶電視設計人員提供了切實可行的解決方案。

LED背光類型

在CCFL背光向白光LED背光轉變的過程中出現了兩大類白光LED背光解決方案。大多數解決方案通常屬于“直下式”或“側入式”LED背光方案。

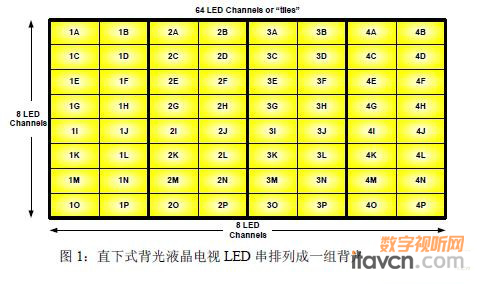

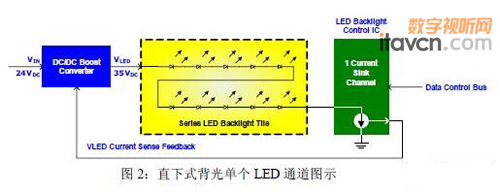

·“直下式”LED背光是指LED直接在液晶面板后方投射燈光。直下式背光系統通常由短的LED串組成，一般是排列成多個通道或“模塊”的8至12組白光LED。每塊液晶面板使用模塊或通道的數量多達64至128個。相比原先的CCFL系統，直下式背光系統的優勢在于對比度更佳，因為每個LED串或模塊本身都是液晶顯示屏畫面的獨立發光源。直下式背光系統的缺點在于較高的系統成本和控制復雜性。

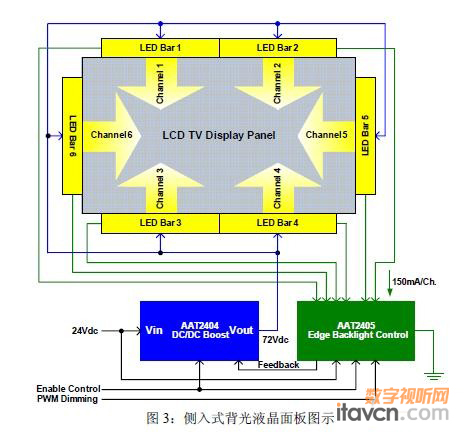

·側入式背光系統將LED在液晶面板側邊或頂部和底部排列成較長的串或“燈條”。每根燈條的LED串可包含多達20至50組LED。側入式背光優勢在于更低的系統成本和復雜性。但由于液晶面板照射并非直入，因此對比度品質常常會與原先的CCFL系統一樣。側入式背光的一大優勢在于它可用于替代幾乎不能調整背光系統信號或硬件的傳統CCFL。
