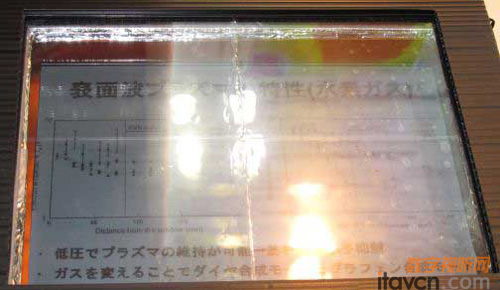

日本產業技術綜合研究所在展會“nano tech 2011”上，展出并演示了采用石墨烯薄膜的約為B6尺寸的觸摸面板。

日本產綜研展出石墨烯薄膜制觸摸面板

石墨烯薄膜利用產綜研自主開發的技術——低溫CVD法制造而成。在展示中，產綜研將面板整體分割為4部分，進行了在手指觸碰到的位置點亮相應的LED燈的演示。

觸摸面板的光透射率為80％，薄膜電阻值為1k～3kΩ/□。此次，產綜研沒有對石墨烯薄膜進行摻雜（Doping）。不過，考慮到基板的光損失部分，石墨烯薄膜自身的光透射率約為90％。

產綜研還制作出了與此次展品不同的A4尺寸石墨烯薄膜。在不久的將來，產綜研還計劃制作采用卷對卷工藝的石墨烯薄膜。
