【中國數字視聽網訊】近期開通的深圳環中線（5號線）、深圳龍華線（4號線）和大運會前啟用的深圳北站，都采用了智勇電子的高清傳輸設備，滿足了高清信息發布系統要求，為迎接大運會的召開作好了交通方面的準備。

深圳環中線（5號線）站臺PIS系統（旅客信息發布系統）中站臺高清視頻傳輸是采用智勇電子的高清DVI光端機，采用的是光纖接聯傳輸?shù)姆绞健Ｓ梢慌_(tái)媒體控制器和一根光纖解決多屏顯示屏的高清傳輸，同時也傳輸一路立體聲音頻信號。隨著節目源的圖像質量的提高，會提供給乘客一個全高清的圖像，讓乘客在等待過程中欣賞到高質量的音視頻節目與列車運行信息。采用的設備如下：

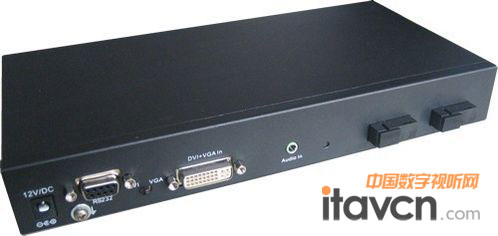

DVI光發送器

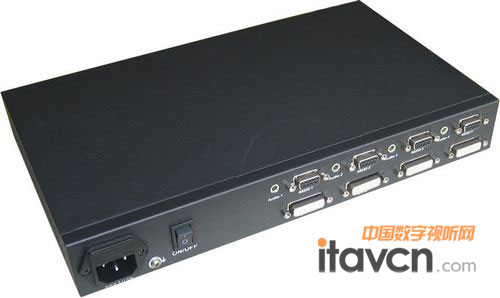

DVI光接收器

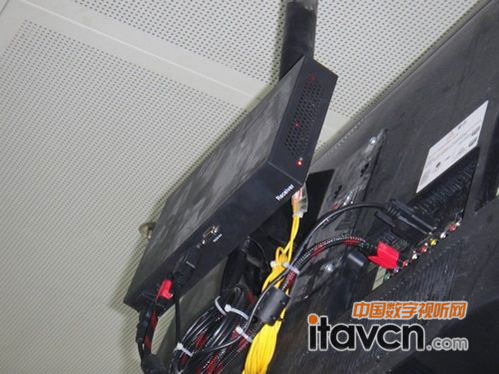

現場使用圖

針對地鐵5號線站臺設置的顯示屏數量多，智勇電子采用了二路光纖輸出的DVI光發送器，DVI光接收器可同時輸出四路DVI信號，音頻信號，RS232信號的特別設計。一根光纖中可同步傳輸RS232串口數據，方案了對顯示屏的控制。也方便了對現場顯示屏故障狀態的檢測。

深圳龍華線（4號線）車載PIS系統（乘客信息顯示系統）是采用智勇電子的高清VGA編解碼器產品，產品如下：

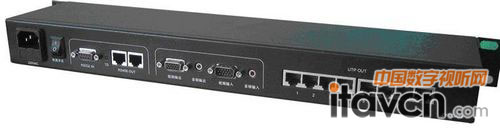

高清VGA編解碼器產品

由于地鐵列車的使用環境復雜，各種干擾信號大，采用傳輸?shù)腣GA信號傳輸方式不能解決列車內的VGA信號傳輸，這次地鐵4號線是在車載100M局域網內同時傳輸二路高清VGA信號，音頻信號。采用特殊的結構與接線端子，完全解決了列車內振動大，干擾強的各種問題。

深圳北站的乘客信息發布系統采用了標清與高清的二種傳輸方式，標清采用VGA信號模擬傳輸方式，高清采用HDMI光傳輸方式。

高清視頻傳輸采用了智勇電子的HDMI信號1芯光端機產品，1芯光纖傳輸高清的HDMI信號，RS232信號，由于北站范圍大，顯示屏多，此款1芯HDMI光端機采用級聯傳輸?shù)姆绞剑慌_(tái)HDMI發送器帶多臺HDMI光接收器，節約了現場光纖施工費用與成本。現場安裝圖如下：

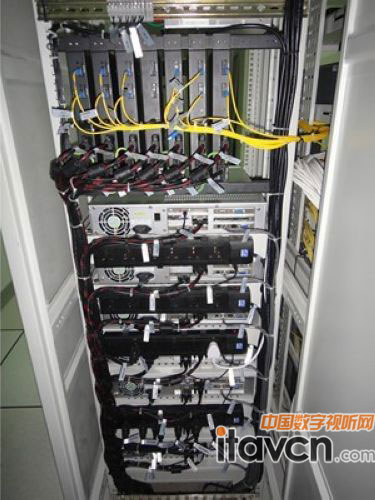

現場使用圖

標清VGA信號采用智勇電子的VGA模擬傳輸方式，一根超五類網線傳輸VGA信號，立體聲音頻，RS232信號。其中RS232信號用于控制顯示屏的開關。

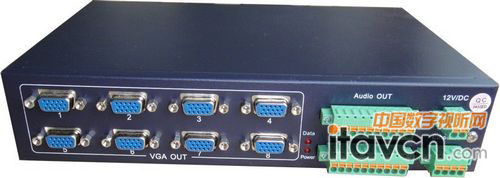

8路發送器

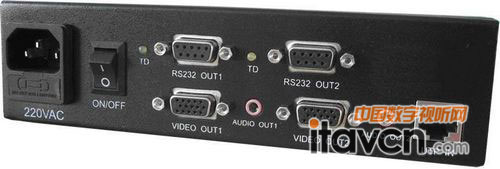

2輸出接收器

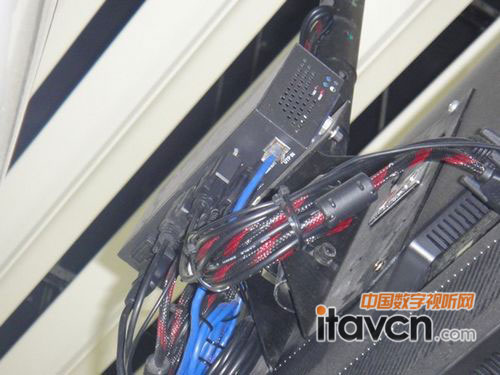

現場實際應用圖

智勇電子至力于高清視頻的傳輸，其主要產品應用于高清信息發布，其產品已在國內二十多條地鐵線路及廣州亞運會開閉幕式，商超，汽車站、火車站等信息發布系統中廣泛使用。智勇產品性能穩定，成本低，可供選擇的產品多。完全能滿足各種方案的傳輸。
