【中國數字視聽網訊】Avago Technologies公司日前宣布推出面向基站收發臺(BTS)應用的高線性可變增益放大器(VGA)模塊。新款小尺寸 ALM-81224 VGA模塊取代了現有的分立解決方案，大大地節省了電路板空間并縮短了設計周期。1450至2750MHz寬泛的操作頻段令該模塊成為蜂窩基站自動增益控制(AGC)和溫度補償電路應用的解決方案。

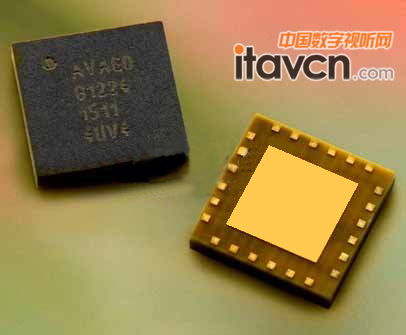

Avago增益放大器模塊ALM-81224

ALM-81224 VGA模塊的一流線性性能有助于區分排列緊密的有用信號和雜散信號。該模塊采用6.0毫米x 6.0毫米x 1.0毫米 的緊湊型封裝結構，電流耗量為383mA。該模塊的輸入阻抗完全匹配至50Ohm，而輸出端的匹配方式則可在一個特定的頻段操作范圍內進行調諧，以獲得最佳性能，最大限度地減少外部匹配元件的需求，有助于實現便捷易用的解決方案。

“鑒于BTS制造商們面臨著縮短設計周期和電路板空間受限的挑戰，我們的新款VGA模塊提供了穩固可靠RF性能，不愧為精巧易用的解決方案。”Avago無線產品市場營銷總監James Wilson這樣說。

ALM-81224模塊采用該公司專有的0.25μm GaAs增強模式pHEMT工藝，從而實現強健的射頻性能。這款產品在0至3.3V控制電壓下具有38dB的高動態范圍。使用單一的直流電壓輸入引腳來實現增益控制，該模塊的最大增益高達23.8dB(典型值)。

ALM-81224的其他產品特性

高線性度低偏置電流

高線性性能：采用雙載波W-CDMA輸入信號模式時，輸出功率達+16.5dBm，相鄰信道泄漏比(ACLR)為-65dBc

最大增益下的噪聲系數低至2dB，最小增益下的噪聲系數為16dB

內置單調響應型衰減器
