【數字視聽網訊】經常會有客戶詢問關于MXA系列產品的交換機選擇的問題，今天Shure以官方說明文檔為參考，挑選出較為適合的交換機產品，Shure系統集成市場開拓經理曹維嘉，帶大家一起探討這個問題。

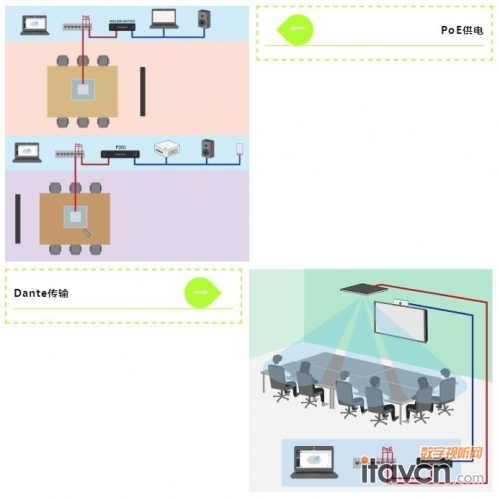

交換機需要滿足的2個條件

首先是PoE供電的需求

其次是Dante傳輸網絡數據的需求

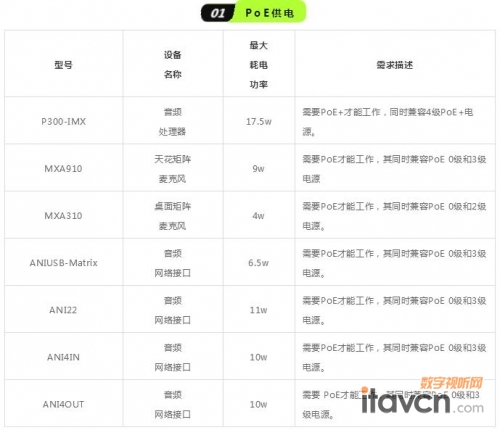

以上表格中的設備是MXA系列產品中，需要PoE供電的設備列表，所有信息來自Shure官方說明書①。

大家可以看到，對于供電的需求，有各種不同描述，分別有PoE 0級，2級，3級以及PoE+的4級，對于這些不同的分級，具體代表的是什么含義呢?

對于PoE供電來說，IEEE協會于2003年6月批準了802. 3af 標準，明確規定了遠程系統中的電力檢測和控制事項，并對路由器、交換機和集線器通過以太網電纜向IP電話、安全系統及無線LAN接入點等設備供電方式進行了規定。

在IEEE802.3AF標準下，POE的系統構成，一個完整的POE系統包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Power Device)兩部分。

由于IEEE802.3af的規范，受電設備(PD)上的PoE功耗被限制為12.95W，2009年發布了IEEE802.3at，受電設備PD可以最大到29.95W，PSE將為其提供30W以上的直流電源。

因此，在挑選交換機PoE功能的時候，可以根據對應的MXA設備的耗電功率，選擇支持對應功率的交換機即可!

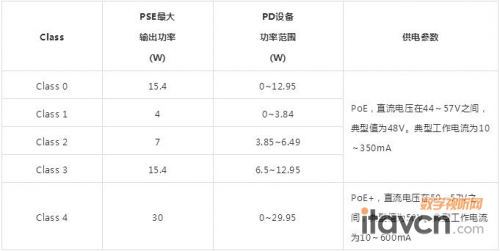

不同的供電分級，可以參考以上表格②。

Dante網絡傳輸

以下內容取自于audinate官網③

網絡中通道數較低(<32)時，可以使用100Mbps 交換機，只要它支持適當?shù)腝oS，并且QoS處于活動狀態。不建議也不支持使用沒有QoS的100Mbps交換機。

對于32通道或更多通道的情況，千兆交換機必不可少。 在擁有100Mbps設備的網絡中使用Dante時，需要QoS。 網絡上的千兆交換機若與Dante以外的其它服務共享數據，也建議使用QoS。

Dante利用標準的網絡語音(VoIP) 服務質量 (QoS) 交換機功能，將時鐘同步和音頻流量?jī)?yōu)先于其它網絡流量。各種低價的以太網交換機和企業級以太網交換機均提供VoIP QoS功能。所有具有以下功能的交換機均應適合用于Dante：

用于交換機間連接的千兆端口;

具有 4 個隊列的服務質量 (QoS);

嚴格優先級的 Diffserv (DSCP) QoS;

還建議使用托管交換機，以提供有關每個網絡鏈路操作的詳細信息：端口速度、錯誤計數器，使用的帶寬等。

如果使用管理型交換機，請確保它們?cè)试S禁用EEE(Energy Efficient Ethernet 或者 'Green Ethernet')。確保在用于實時Dante流量的所有端口上禁用 EEE。

如果使用非管理型交換機，請不要使用支持EEE功能的以太網交換機，因?yàn)槟荒茉谶@些交換機中禁用EEE操作。

綜上所述，如果需要對MXA產品選擇交換機，則需要滿足對應需求即可，拿MXA910來舉例的話，建議滿足以下需求：

千兆交換機(通道數少的情況下，百兆也可以);

支持802.3af;沒有EEE功能，或EEE功能已關閉;

不要選擇”帶有節能以太網的不兼容、非托管交換機

列表④中的交換機提供VoIP QoS 功能(設置可以參考③)

另外如果在調試/訪問設備的時候需要適用無線網絡，但是大部分Wi-Fi 路由器通常支持 802.11b、802.11a/g 和/或802.11n 標準。許多路由器默認配置成允許較早的802.11b設備運行在此種網絡中。

在這種配置中，這些路由器會自動將組播數據速率(有時稱為“基本速率”或“管理速率”)限制為1-2Mbps，為了發揮最佳性能，建議采用不會將組播速率限制為1-2Mbps的Wi-Fi路由器。點擊閱讀原文，了解豐富的shure會議解決方案!

參考文件

MXA910 / P300 / MXA310 / ANIUSB / ANI22 / ANI4IN / ANI4OUT 用戶手冊鏈接：

https://www.shure.com.cn/zh-CN/support/downloads/documents

IEEE802.3af2003，鏈接：

https://standards.ieee.org/standard/802_3af-2003.html

IEEE802.3at 2009，鏈接：

https://standards.ieee.org/standard/802_3at-2009.html

網絡和交換機，鏈接：

https://www.audinate.com/support/networks-and-switches?lang=zh-hans

帶有節能以太網的不兼容、非托管交換機列表，鏈接：

https://assets.audinate.com/wp-content/uploads/2013/10/dante-network-blacklisted-eee-switches-audinate.pdf
